De BT-lichtmodule in één oogopslag:
Voor het aansturen van verlichting, servo's en motoren op opleggers en aanhangwagens.
Uitbreiding voor de modules SFR-1, USM-RC-2 en USM-RC-3
Voedingsspanning tussen 6 - 12 V
1:1 doorsturen van lichtsignalen via Bluetooth,
16 schakeluitgangen voor verlichting, inclusief speciale functies zoals flitsers, rondomverlichting en loopverlichting,
4 servo-uitgangen,
1 motoruitgang,
Extra instelmogelijkheden met de LM-Teacher software,
Uitbreiding voor wegtreinen mogelijk,
Klein ontwerp: 58 x 44 x 17 mm

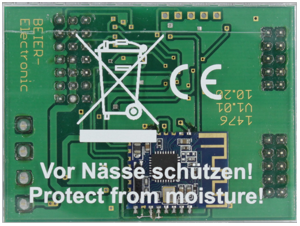

De Bluetooth-lichtmodule LM-BT-16-4 is een uitbreidingsmodule voor de volgende modules:
Geluidssnelheidsregelaar SFR-1
Geluidsmodule USM-RC-2
Geluidsmodule USM-RC-3
Met de lichtmodule kunnen lampen, servo's en motoren op een (vrachtwagen)oplegger en oplegger worden aangestuurd.
De signalen worden draadloos verzonden via Bluetooth.
Lichtregeling

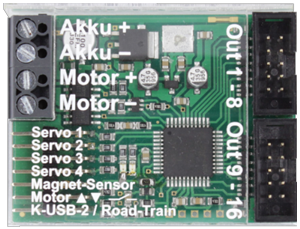

De LM-BT-16-4 beschikt over 16 schakeluitgangen voor het aansluiten van verlichting (bijvoorbeeld lampen en LED's).
De lichtsignalen worden 1:1 doorgegeven van de hoofdmodule naar de lichtmodule.
Voor 4 schakeluitgangen kunnen speciale functies zoals een 1- en 4-kanaals zwaailicht, een 4-kanaals looplicht en diverse flitsers worden geselecteerd.
Motorbesturing
Via de motoruitgang op de lichtmodule kunnen bijvoorbeeld ondersteuningsmotoren, hellingen of kantelfuncties direct worden aangestuurd.
Optioneel kan op de module ook een schakelaar voor handmatige bediening van de motoruitgang worden aangesloten.
Servobesturing
Op de lichtmodule bevinden zich 4 servo-uitgangen waarmee verschillende bewegingen kunnen worden aangestuurd.
Toepassingen hiervoor zijn bijvoorbeeld aanhangersteunen, het vergrendelen en ontgrendelen van een zadelpen, stuurbare assen of kantelbewegingen.
Om extra motoren aan te sturen kunnen op de servo-uitgangen ook toerentalregelaars worden aangesloten.
Road-Train

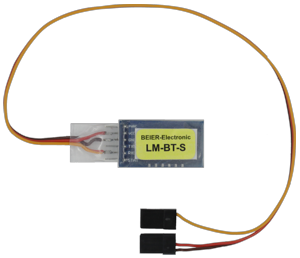

Op de lichtmodule kan een andere Bluetooth-zender (LM-BT-S) worden aangesloten, die het ontvangen Bluetooth-signaal 1:1 doorstuurt naar een andere lichtmodule.
Met behulp van een functie op de hoofdmodule (“LM: Activeer Road-Train ID X”) kunnen de servo-uitgangen en de motoruitgang specifiek voor individuele lichtmodules worden aangestuurd.
Een wegtrein met meerdere aanhangwagens of opleggers kan eenvoudig samen of afzonderlijk worden geïmplementeerd en bestuurd.
Extra instellingen met de LM-Teacher
Bij levering is de lichtmodule met de standaardinstellingen klaar voor gebruik.
Met de LM-Teacher software kunnen veel instellingen worden aangepast en kunnen extra opties worden geselecteerd.
Het is ook mogelijk om een diagnosefunctie uit te voeren om de werking van de lichtmodule te controleren.
Hiervoor wordt de lichtmodule via de K-USB-2 datakabel op een Windows-pc aangesloten .
De Windows-software " LM-Teacher " kunt u hier gratis downloaden:
Download (4 mb)
Technische data
Voedingsspanning (Ub ) : 6-12V gelijkstroomspanning
Huidige consumptie: Ruststroom: ca. 25 mA
Schakeluitgangen: 16 stuks, negatief schakelend, het niveau van de uitgangsspanning komt overeen met de voedingsspanning.
Continue stroom: 1,5 A,
max. totale stroom van alle uitgangen: 3 A
Lichtfuncties: • 1:1 kopie van de 16 uitgangen van de SFR-1
• 1:1 kopie van de 16 uitgangen van de USM-RC-3
• 1:1 kopie van de 12 uitgangen van de USM-RC-2
• 1-kanaals en 4-kanaals rondomlicht
• 4 verschillende flitsers
• 4-kanaals looplicht
Servo-uitgangen: 4 stuks
max. stroomverbruik van de servo's: 1 A,
kortstondig 4 A
Motorvermogen: 1 stuk
max. stroomverbruik van de motor: 2 A,
kortstondig 3 A
Verdere aansluitmogelijkheden: • Magnetische sensor
• Schakelaar voor handmatige bediening van de motor
• Datakabel / Bluetooth-zender voor wegtrein
Toegestane omgevingstemperatuur: 0 – 60°C
Toegestane relatieve vochtigheid: Maximaal 85%
Dimensie: 58x44x17mm
Gewicht: 26g
