EXM-2 uitbreidingsmodule

1 set

EXM-2 uitbreidingsmodule
EXM-2 uitbreidingsmodule
78.95 *Prijzen zijn inclusief btw
ArtikelcodeEmx-2
0 ster(ren) met 0 review(s) Schrijf een review
1

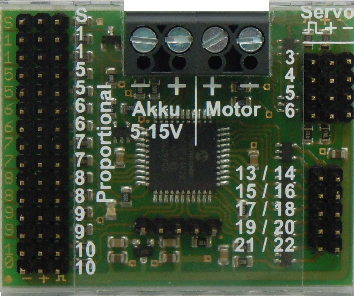

De EXM-2 in één oogopslag:
Uitbreidingsmodule voor de USM-RC-2
6 extra proportionele kanalen
10 extra schakeluitgangen
2 programmeerbare servo-uitgangen
Kleine motorregelaar
Eenvoudig programmeren via sound teacher vanaf versie 1.30
beschrijving
De EXM-2-uitbreidingsmodule is verbonden met het proportionele kanaal X2 / 1 van de USM-RC-2- geluidsmodule en verhoogt het aantal proportionele kanalen met nog eens 6 kanalen. Met de EXM-2 kan de geluidsmodule worden bediend via in totaal 10 proportionele kanalen.

Er zijn ook nog eens 10 schakeluitgangen op de EXM-2. Net als de 12 schakeluitgangen op de USM-RC-2 kunnen hieraan elke lichtfunctie en helderheid worden toegewezen.

De EXM-2 bevat 2 verdere programmeerbare servo-uitgangen die, net als de twee servo-uitgangen van de USM-RC-2, in maximaal 4 posities + 1 basispositie kunnen worden geplaatst.

Als een speciale functie biedt de EXM-2 ook een kleine motorcontroller, waarop een motor voor een krachtafnemer (bijv. Torentje die een tank aanzet) direct kan worden aangesloten.

Deze motoruitgang kan op 3 verschillende manieren worden geregeld:

Besturing van een motor via de functies "links" en "rechts" met een vaste snelheid.
Besturing van een motor via een proportioneel kanaal met variabele snelheid en richting.
Besturing van een hydraulische pomp door maximaal 10 servokanalen te bewaken bij het verlaten van de neutrale positie. Welke kanalen moeten worden gemonitord, kan worden opgegeven in de Sound Teacher.

De servo-uitgang X14 / 5 levert een "kopie" van de motoruitgang, bijvoorbeeld om een ​​borstelloze motor aan te sturen om de hydraulische pomp via een externe snelheidsregelaar aan te sturen.

Let op: niet geschikt voor de geluidsnelheidsregelaar SFR-1!

Meer informatie vindt u in de gebruiksaanwijzing (PDF)

bestek
Voedingsspanning (U b ):        4.0 - 8.4V DC-spanning (via voedingsspanning ontvanger)
Stroomverbruik:        Ruststroom: ca. 90 mA
Proportionele ingangen:        7 stuks
Prop # 1 (omdat dit is weggelaten in de geluidsmodule)
Prop # 5 - Prop # 10
Schakeluitgangen:        10 stuks (npn - open collector), max. 1.5A per uitgang, de totale stroom van alle uitgangen mag niet hoger zijn dan 3.0A
Vermogen uitgangen:        4 stuks (1.000 - 2.000ms)
2 programmeerbare servo-uitgangen
1 kopie van de motoruitgang voor borstelloze snelheidsregelaars
1 reserve voor toekomstige uitbreidingen
Vermogen:        1 stuk
spanning 5V - 15V DC spanningsstroom
max. 8A
afmetingen:        52 x 44 x 18 mm
gewicht:        24g

Levering:
EXM-2-module
Gebruiksaanwijzing (Duits)
1-delige servo-patchkabel (30 cm) voor aansluiting op de geluidsmodule USM-RC-2
Lintkabel (40cm) voor het aansluiten van de schakeluitgangen

Aanbevolen accessoires:
Tot 6 extra servo-patchkabels
AKL-10 , AKL-10-K of AKL-10-W aansluitklemmen
