Servo-actuator slag-tip vertraging
CTI ServoController Weg-Tip-Delay

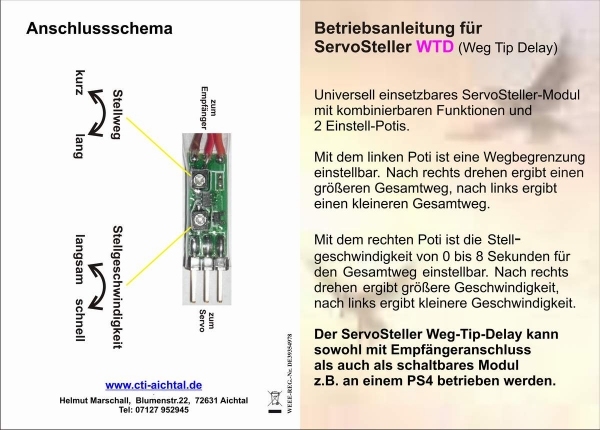

Universeel toepasbare servoregelaarmodule met combineerbare functies en 2 instelpotmeters.
Met de linker potentiometer kan een slagbegrenzing worden ingesteld.
Naar rechts draaien resulteert in een groter totaalpad, naar links resulteert in een kleiner totaalpad.
Met de juiste potmeter kan de stelsnelheid worden ingesteld.
Naar rechts draaien leidt tot hogere snelheid, naar links tot lagere snelheid.
De ServoSteller Weg-Tip-Delay kan worden gebruikt met een ontvangeraansluiting
evenals een schakelbare module, bijvoorbeeld op een PS4x.

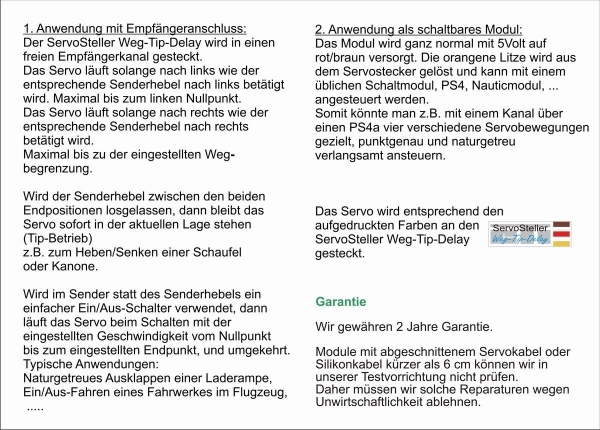

1. Toepassing met servokabel / ontvanger-aansluiting:
De ServoController Weg-Tip-Delay wordt in een vrij ontvangerkanaal gestoken.
De servo loopt naar links zolang de bijbehorende zendhendel naar links wordt bediend.
Maximaal naar het linker nulpunt.
De servo loopt naar rechts zolang de bijbehorende zendhendel naar rechts wordt bediend.
Maximaal tot de ingestelde reislimiet.
Als de zendhendel tussen de twee eindposities wordt losgelaten,
dan stopt de servo onmiddellijk in de huidige positie (tip-operatie)
bijv. om een schop of kanon omhoog / omlaag te brengen.
Als een eenvoudige aan / uit-schakelaar in de zender wordt gebruikt in plaats van de zendhendel,
dan draait de servo bij het schakelen op de ingestelde snelheid
van het nulpunt naar het ingestelde eindpunt en vice versa.
Typische applicaties:
Levensecht aan / uit besturen van een landingsgestel in een vliegtuig, uitklappen van een laadklep ...
2. Gebruik als schakelfunctie zonder aparte ontvangeraansluiting:
De module wordt normaal gevoed met 5 volt op rood / bruin.
De oranje draad is verwijderd van de servoconnector en kan worden aangesloten op een standaard schakelmodule,
PS4x .. of Nauticmodul .. kan worden bediend. (minus actieve ingang)
Je zou dus bijvoorbeeld vier verschillende servobewegingen met één kanaal via een PS4a kunnen doen
op een gerichte, nauwkeurige en natuurlijke manier vertragen.
Bij alle bewegingen is de servo-instelsnelheid met de juiste potentiometer
instelbaar van 0 tot 8 seconden voor de totale reis.

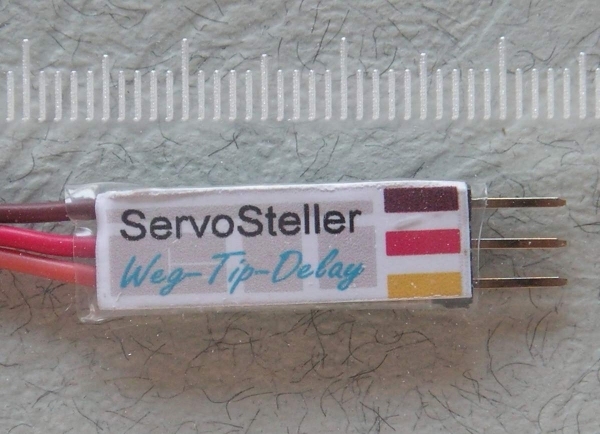

De servo wordt volgens de gedrukte kleuren aan de servocontroller Weg-Tip-Delay bevestigd.
Door de universele toepassingsmogelijkheden vervangt de servocontroller "Weg-Tip-Delay"
de "Slow", "Fast" en "Tip" servoregelaars.
