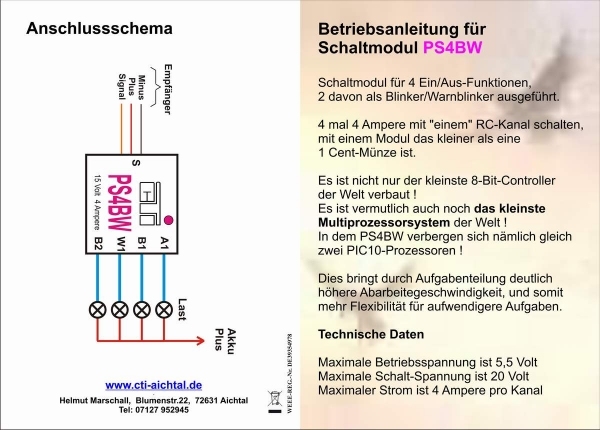

Schakelmodule voor 4 aan / uit functies, waarvan 2 uitgevoerd als knipperlichten / alarmlichten,
4 maal 4 ampère schakelen met "één" RC kanaal!

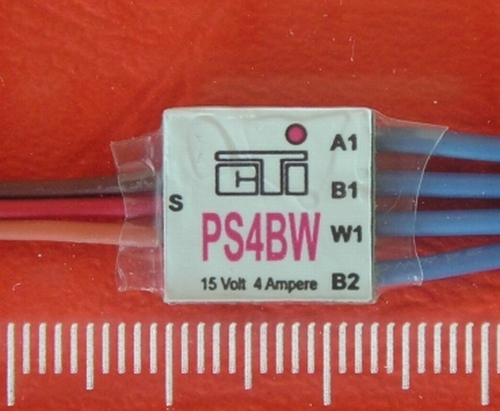

Met een module die kleiner is dan een munt van 1 cent!
De vier schakeluitgangen worden als volgt in- of uitgeschakeld:
Naar links schakelen (> 0,6s) = linker knipperlicht knippert (uitgang B1)
Terug naar het midden schakelen = linker richtingaanwijzer gaat weer uit
Omschakelen naar rechts (> 0,6s) = rechter knipperlicht knippert (uitgang B2)
Schakel terug naar het midden = rechter richtingaanwijzer gaat weer uit
Schakel kort naar links en direct weer terug naar het midden (<0,6s) =
Beide richtingaanwijzers knipperen gelijktijdig als alarmknipperlicht
Schakel weer even naar links en direct terug naar het midden (<0,6s) =
De alarmknipperlichten gaan weer uit.
Als alternatief worden de alarmknipperlichten uitgeschakeld als u een normale lamp heeft
Richtingaanwijzer geactiveerd.
Naast de alarmknipperlichten gaat er een permanent licht branden, bijv. Voor
Interieurverlichting van het voertuig. (Uitgang W1)
Schakel kort naar rechts en direct weer terug naar het midden (<0,6s) =
4e schakelkanaal voor vrij gebruik gaat aan (uitgang A1)
Schakel weer even naar rechts en direct weer terug naar het midden (<0,6s) =
Schakelkanaal voor gratis gebruik gaat uit
Dus deze "PS4BW" zou ook een stuurservo kunnen zijn
kan parallel worden aangesloten voor het eenvoudig genereren van indicatoren.
Met de beperking dat het een daadwerkelijke stuurbeweging is
duurt altijd langer dan 0,6 seconde.
(lang = 0,6 seconden of langer)
De knipperfrequentie is geprogrammeerd op 320 ms aan en 320 ms uit
