Beschrijving:

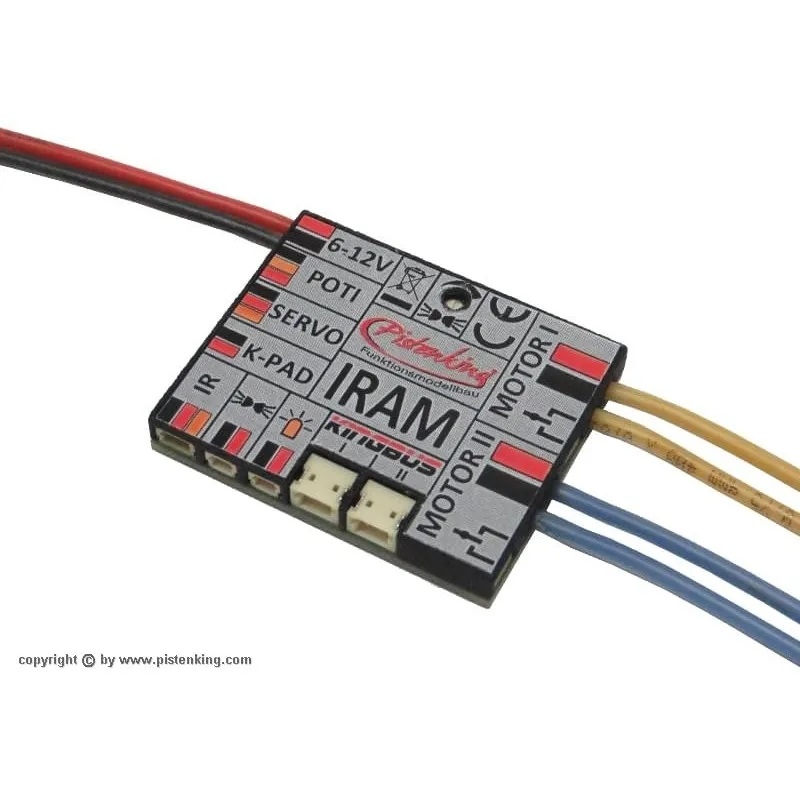

Deze trailermodule is echt een multitalent.
Deze is via infrarood verbonden met de tractor.
Voor datatransmissie moet een infraroodzendmodule in de tractor worden geïnstalleerd.
Naast de reguliere Kingbus Light Modules kunnen er ook twee motoren op deze trailermodule worden aangesloten.
Hiermee kunnen bijvoorbeeld steunen of oprijplaten op de oplegger worden bediend.
Elke motor kan worden uitgerust met eindschakelaars.
De nodige voorbereidingen zijn al getroffen.
Alleen de eindschakelaars moeten worden aangesloten op de meegeleverde kabel.
De module heeft een ingang voor een potmeter.
Dit meet de relatieve hoek tussen trekker en oplegger.
Hiervoor zal in de nabije toekomst een aparte onderdelenkit worden aangeboden.
De gestuurde asbediening is te kiezen tussen "achteruit" en "achteruit" (door een drukknop op de Kingpad).
Verder is het mogelijk om de assen handmatig naar de gewenste stuurhoek te sturen - ook met een drukknop op de Kingpad!
Verder kunnen tot 16 LED's (zijlichten) serieel op de module worden aangesloten.
De helderheid kan traploos worden gedimd met de potmeter op de module.
De LED's worden samen met het parkeerlicht ingeschakeld.
Met een extra Kingpad gemonteerd op de opleggerde motoren (steunen/opritten) kunnen ook zonder infraroodverbinding met de tractor worden aangestuurd.
Dit is bijvoorbeeld handig als de trekker na een dag rijden al gestald is en de oprijplaten van de oplegger nog ingeklapt moeten worden.
Al deze speciale functies zijn te bedienen met de gewone Kingpad.
Met de "S"-knop kan men naar een tweede niveau gaan.
De knoppen voor de lichtfuncties worden dan gebruikt voor de speciale functies (steunen, oprijplaten, zadelplaat, stuurassen).
Om de knoppen van het tweede niveau uit te leggen, wordt een smalle sticker meegeleverd die deze functies beschrijft.
Deze wordt tussen de bovenste en onderste toetsen op de Kingpad geplaatst.
Voor een uitgebreide uitleg wordt ook een sticker in origineel Kingpad formaat meegeleverd.
Deze kan op een vrije plek op de zender worden geplakt.
Naast de infrarood ontvanger unit worden ook alle kabels en connectoren meegeleverd.
Kingbus-systemen die vanaf november 2016 zijn aangeschaft ondersteunen nu al de trailerfunctie! Voor "oudere" modules kan een software-update door ons worden geïnstalleerd. Gelieve ons te contacteren!

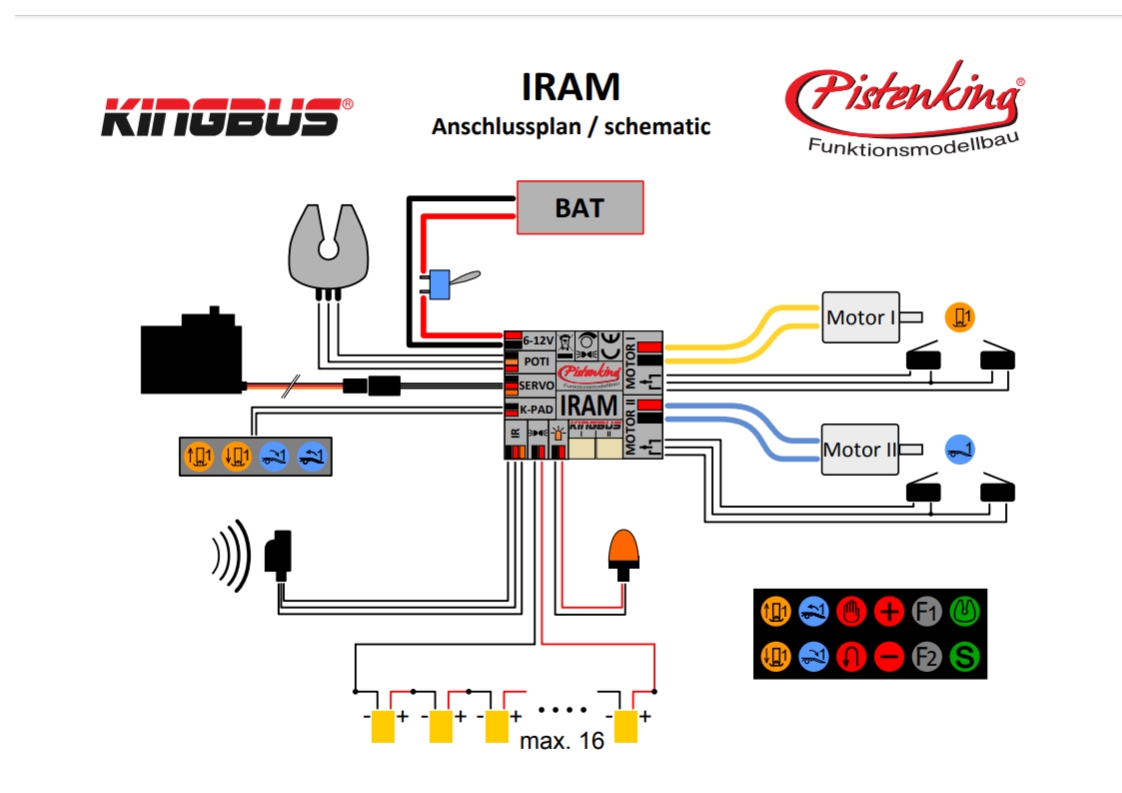

Ingangen/Uitgangen:
- 2x Kingbus uitgangen voor lichtmodules
- 2x Motorcontrollers (toerenregelaar aan/uit/aan met soepele start) tot een belasting van 5A
- Eindschakelaars voor de motorcontrollers
- 1x zwaailicht
- Ingang voor zadelplaatpotentiometer (meet de relatieve hoek tussen trekker en oplegger)
- Servocontroller voor gestuurde assen op de oplegger
- Kingpad ingang op de aanhanger (voor bediening van de motorcontrollers zonder aansluiting op de trekker)
- Maximaal 16 stadslichten in serie zonder weerstanden (parkeerlicht)
- Stadslichten dimbaar
- Infrarood ontvanger
Technische gegevens:
Bedrijfsspanning: 6-12 Volt
Module afmetingen: 42 x 34mm (LxB)
Kabellengtes op de module: 200mm
