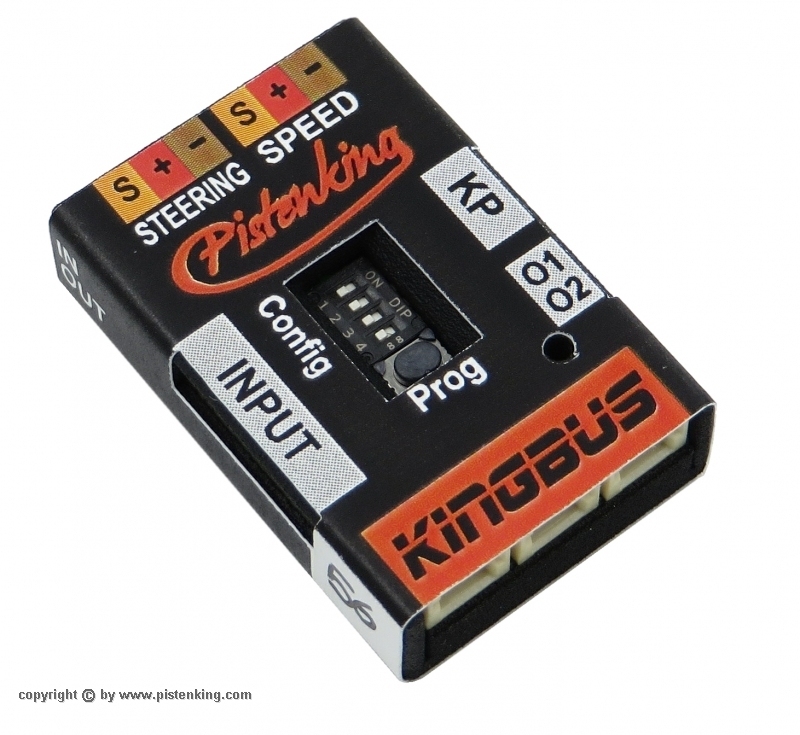

Beschrijving:
De Kingbus is een tweedraads bussysteem waarmee meerdere lichtfuncties met slechts twee draden kunnen worden aangestuurd.
De voeding van de lichtmodules gaat ook via die twee draden.
De hoofdmodule ontvangt commando's van de Kingpad (zender), analyseert deze en stuurt de gewenste lichtfuncties naar de lichtmodules.
Het rij- en stuurkanaal zijn aangesloten op de hoofdmodule om functies zoals rem- en achteruitrijlichten, maar ook richtingaanwijzers en bochtverlichting correct weer te geven.
Aansluiting:
De rij- en stuurkanalen worden vanaf de ontvanger door de hoofdmodule geleid.
De snelheidsregelaar en stuurservo worden dan aangesloten op de hoofdmodule.
Een extra uitgang van het aandrijfkanaal is beschikbaar op de hoofdmodule.
Hier bijvoorbeeld een akoestische back-up pieper kan worden aangesloten.

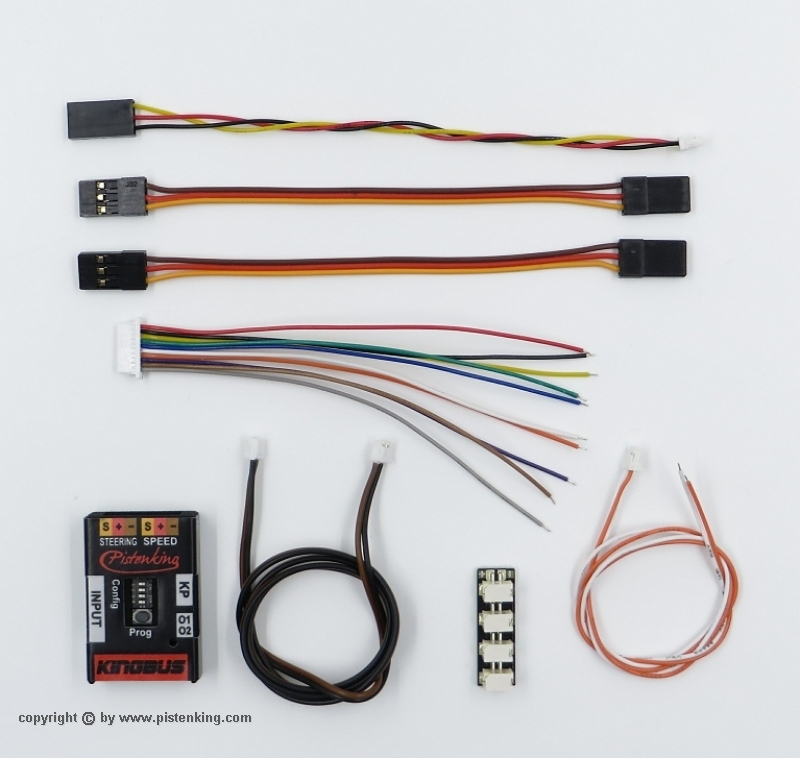

Leveringsomvang:
- Kingbus Main Module
- 3 Patchkabels (om de ontvanger te verbinden met de Kingbus Main Module)
- 1 Kingbus patchkabel 50cm
- 1 Kingbus 4x splitter
- Gedetailleerde instructies
Kenmerken:
-
- Dimlicht koplampen (alleen bij parkeer koplampen)
- Grootlicht koplampen (permanent ingeschakeld alleen bij dimlicht)
- Koplamp knipperlicht (altijd aanwezig)
- Automatische bochtverlichting bij afslaan of met richtingaanwijzers
- Knipperlichten links/rechts (te selecteren via Kingpad of altijd bij sturen)
- Mistlampen en mistachterlicht
- Richtingaanwijzer resetten via stuurkanaal
- Hazzard knipperlichten, zwaailicht
- Remlicht en achteruitrijlicht via rijkanaal
- Werklampen voor/achter
- Xenon lichteffect!
Technische gegevens:
- Bedrijfsspanning: 5 Volt van BEC
Stroom: stationair 20 mA
maximaal 750mA
Inlaten: 1 x aandrijfkanaal
1
x Stuurkanaal 1 x Kingpad
10 x Lichtfuncties (schakelmassa (min))
Uitgangen: 2 x rijkanaal
1 x stuurkanaal
1 x Kingpad (optioneel)
3 x Kingbus (max. 750mA kortsluitvast )
2 x Schakelbare stopcontacten (max. elk 1A )
Afmetingen: 34 x 23,5 x 8 mm (L x B x H)
